GP系列罐用喷射混合器
GP系列罐用喷射式混合器是一种用于混合和翻转液体的新型、高效喷射泵，其最大优点在于：可靠、简洁、投资少、无须保养、无混合死角、价格低廉。

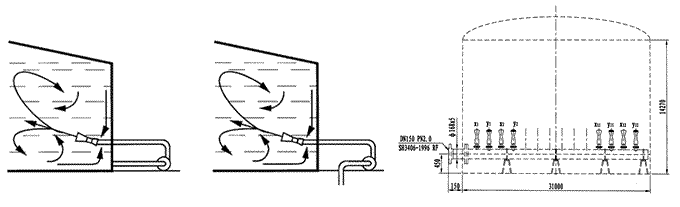

GP系列罐用喷射式混合器，在大型贮存罐中的作用尤为显著，其安装方位如图所示。

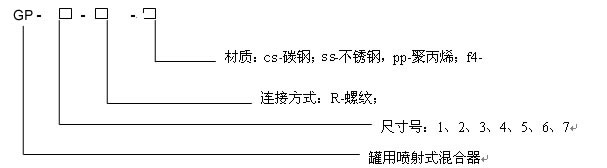

型号标准
产品规格
螺纹连接的罐用喷射式混合器
|
GP-1-R
|
GP-2-R
|
GP-3-R
|
GP-4-R
|
GP-5-R
|
GP-6-R
|
GP-7-R
|
||
|
d
|
Rc3/4
|
Rc1
|
Rc1 1/2
|
Rc1 1/2
|
Rc2
|
Rc3
|
Rc4
|
||
|
L
|
170
|
220
|
265
|
345
|
400
|
520
|
610
|
||
|
h
|
20
|
24
|
24
|
24
|
30
|
33
|
40
|
||
|
D
|
52/50
|
60/60
|
75/70
|
85/80
|
100/90
|
125/120
|
160/150
|
注：表中斜线下方尺寸为材质不锈钢或塑料混合器
法兰连接的罐用喷射式混合器
|
GP-1-F
|
GP-2-F
|
GP-3-F
|
GP-4-F
|
GP-5-F
|
GP-6-F
|
GP-7-F
|
||
|
d
|
20
|
25
|
40
|
40
|
50
|
80
|
100
|
||
|
L
|
205/170
|
255/220
|
300/265
|
380/345
|
440/400
|
570/495
|
660/610
|
||
|
D
|
52/50
|
60/60
|
75/70
|
85/80
|
100/90
|
125/120
|
160/150
|
产品选型

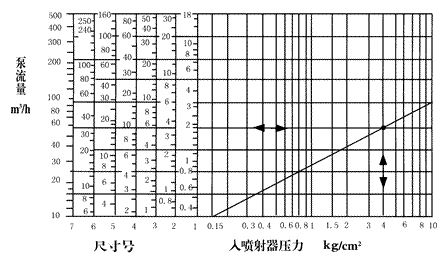

GP系列罐用喷射式混合器型号和尺寸号的安排十分巧妙，对于一般的工艺要求来说，总能找到理想的混合器，根据下列功率曲线，您总能得到满意的答案。
示例：己知：罐直径：3600mm 罐高度：8m 翻转泵流量：10m3/h
入混合器压力：4kg/cm2 翻转次数：0.5h/次
求解：罐用喷射式混合器的型号。
